Widget to Socket Utility

Widget to Socket transforme un contrôle de nœud (widget) en une entrée (socket). Utilisez-le lorsqu'une valeur qui est normalement saisie, sélectionnée ou glissée dans un nœud doit provenir d'un autre bloc.

Exemples d'utilisation :

• Piloter un seuil à partir d'un calcul.

• Laisser un HMI ou une saisie manuelle contrôler un paramètre de nœud.

• Alimenter des paramètres depuis un PLC, un lecteur de codes-barres, un fichier de recette ou un script headless.

• Tester plusieurs valeurs de paramètre sans ouvrir le nœud et modifier le widget à chaque fois.

Cette page décrit un petit scénario. Vous allez convertir un widget en socket, connecter une valeur dynamique, exécuter le scénario, puis reconvertir le widget si besoin.

Ce que vous allez construire

Vous allez créer une valeur de plage (range) à partir de deux entrées numériques et l'envoyer dans un Number Range dont le widget a été converti en socket.

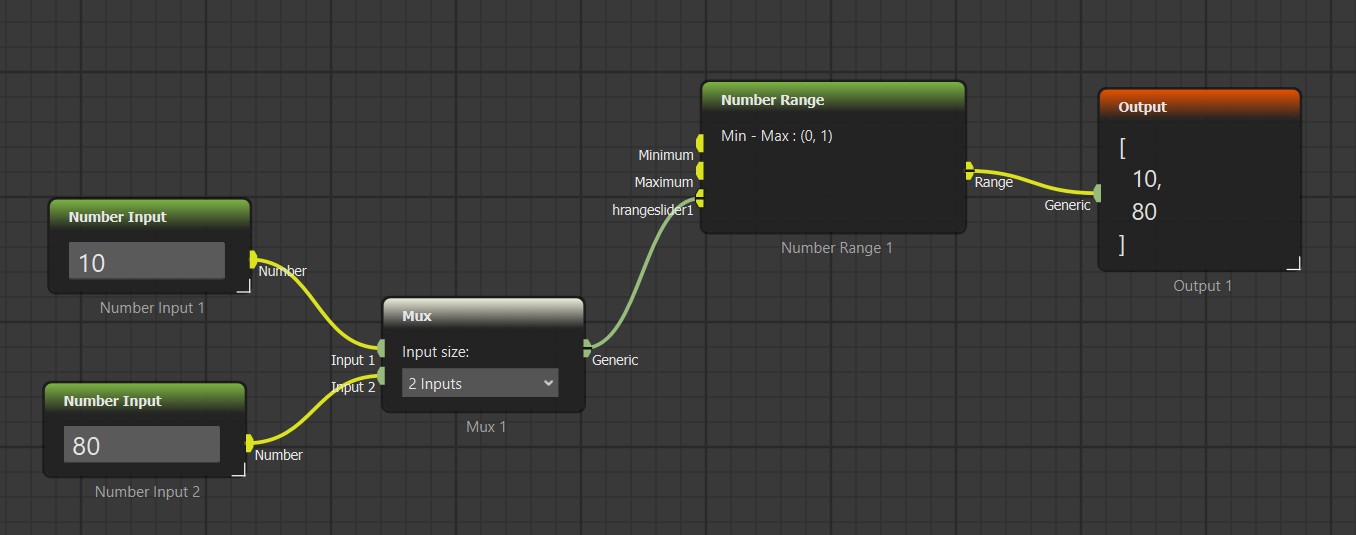

Commencez avec un nœud qui utilise encore son widget habituel.

Étape 1 : Ajouter les blocs d'exemple

Créez un nouveau scénario et ajoutez ces blocs :

1. Ajoutez deux blocs Number Input.

2. Ajoutez un bloc Mux.

3. Ajoutez un bloc Number Range.

4. Ajoutez un bloc de sortie ou de debug pour inspecter le résultat.

Réglez le premier Number Input sur la valeur basse, par exemple 10.

Réglez le deuxième Number Input sur la valeur haute, par exemple 80.

Connectez les deux Number Input au Mux.

Cet exemple utilise Number Range parce que le curseur de plage (range slider) est facile à reconnaître. Le même flux de travail s'applique à d'autres widgets de nœud qui montrent l'action de conversion API.

Étape 2 : Ouvrir le menu du widget

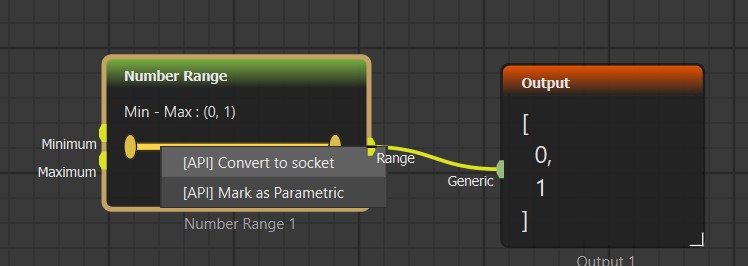

Faites un clic droit sur le widget que vous souhaitez contrôler depuis un autre bloc.

Sur le bloc Number Range, faites un clic droit sur le widget Range Slider.

Faites un clic droit sur le widget et choisissez l'action de conversion API.

Choisissez :

[API] Convert to socket

Étape 3 : Confirmer le nouveau socket

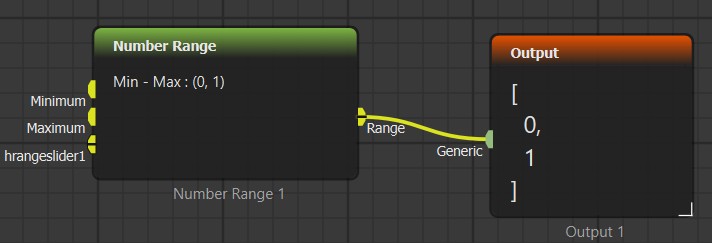

Après conversion, le widget est masqué et une nouvelle entrée (socket) apparaît sur le nœud.

Le réglage du widget est maintenant disponible en tant que socket d'entrée.

Le nom du socket correspond au nom du widget converti. Cela facilite la compréhension du paramètre que vous contrôlez.

Étape 4 : Connecter la valeur dynamique

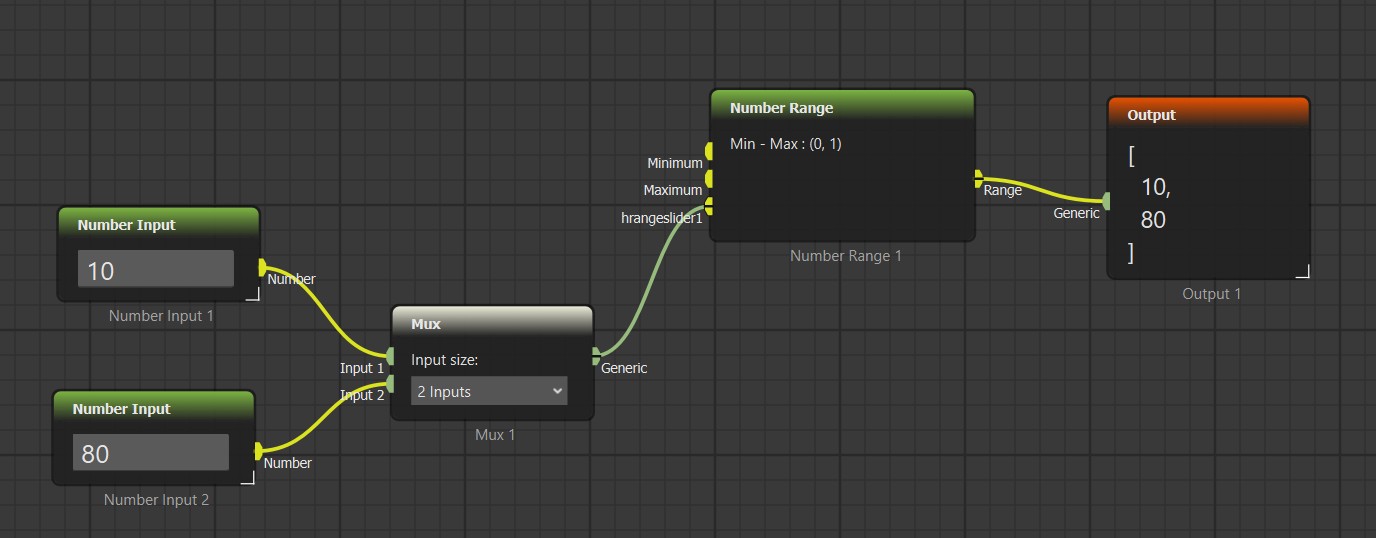

Connectez la sortie du Mux au nouveau socket converti du Number Range.

Le paramètre du nœud provient désormais d'une autre partie du scénario.

Exécutez le scénario. Le bloc Number Range lit maintenant la valeur entrante au lieu du curseur masqué.

Modifiez la valeur de l'un des Number Input et exécutez de nouveau. La plage se met à jour via la connexion socket.

Étape 5 : Reconvertir si nécessaire

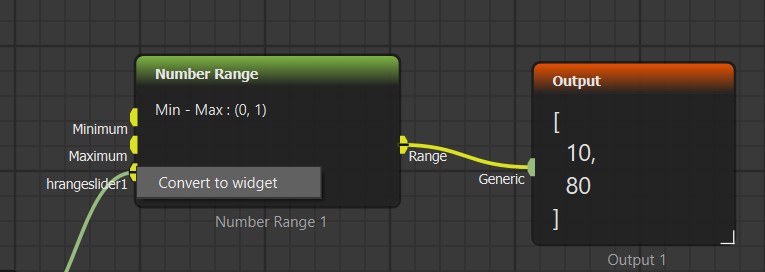

Si vous ne souhaitez plus le contrôle externe, faites un clic droit sur le socket converti et choisissez :

Convert to widget

Les sockets convertis peuvent être restaurés à leur forme originale de widget.

Le socket d'entrée est supprimé et le widget d'origine réapparaît.

Quand l'utiliser

Utilisez Widget to Socket quand un paramètre doit être contrôlé par la logique du scénario.

Bons cas d'usage :

• Seuils pilotés par recette.

• Contrôles opérateur depuis un HMI.

• Scénarios headless où les valeurs proviennent d'un script ou d'un fichier.

• Tests automatisés qui balaient de nombreuses valeurs de paramètres.

• Valeurs de paramètres partagées utilisées par plusieurs nœuds.

Évitez-le quand la valeur est toujours constante. Garder un widget normal est plus simple si aucun autre bloc n'a besoin de le contrôler.

Dépannage

• Si [API] Convert to socket est introuvable, ce widget n'est pas convertible.

• Si le résultat du nœud ne change pas, vérifiez que le bloc connecté produit bien une valeur à chaque exécution.

• Si le socket converti refuse une connexion, le type de valeur source peut ne pas correspondre à ce que le widget attend. Utilisez un convertisseur, Mux, Demux, ou un bloc d'entrée adapté.

• Si le scénario devient difficile à lire, renommez les blocs proches pour que la source du paramètre soit évidente.
