Widget to Socket Utility
Widget to Socket verwandelt eine Node-Widget-Steuerung in eine Eingangs-Socket. Verwenden Sie es, wenn ein Wert, der normalerweise in einer Node eingegeben, ausgewählt oder verschoben wird, stattdessen von einem anderen Block kommen soll.
Beispiele:
Einen Schwellenwert aus einer Berechnung steuern.
Einen Parameter per HMI oder manueller Eingabe kontrollieren.
Einstellungen von einer SPS, einem Barcode-Leser, einer Rezeptdatei oder einem Headless-Skript einspeisen.
Mehrere Parameterwerte testen, ohne die Node jedes Mal zu öffnen und das Widget zu bearbeiten.
Diese Seite führt Sie durch ein kleines Szenario. Sie wandeln ein Widget in eine Socket um, verbinden einen dynamischen Wert, führen das Szenario aus und wandeln es bei Bedarf wieder zurück.

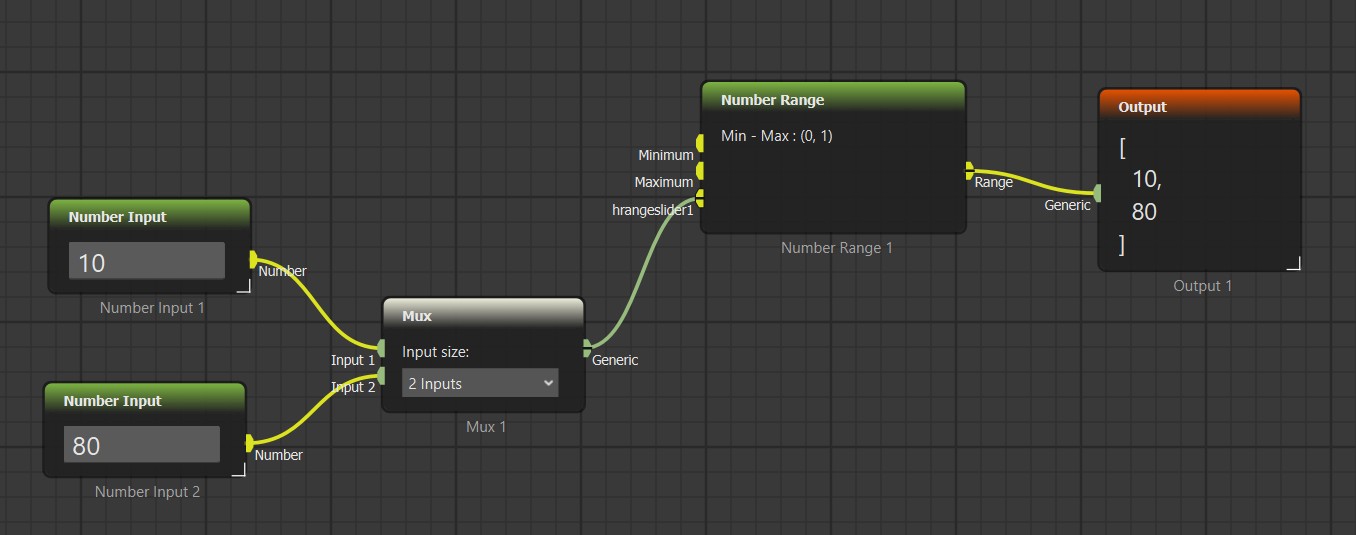

Was Sie bauen werden
Sie erstellen einen Bereichswert aus zwei Number-Inputs und speisen ihn in die konvertierte Widget-Socket ein.

Schritt 1: Beispielblöcke hinzufügen
Erstellen Sie ein neues Szenario und fügen Sie diese Blöcke hinzu:
Zwei
Number Input-Blöcke.Einen
Mux-Block.Einen
Number Range-Block.Einen Ausgabe- oder Debug-Block, damit Sie das Ergebnis betrachten können.
Stellen Sie den ersten Number Input auf den unteren Wert, z. B. 10.
Stellen Sie den zweiten Number Input auf den oberen Wert, z. B. 80.
Verbinden Sie beide Number Inputs mit dem Mux.

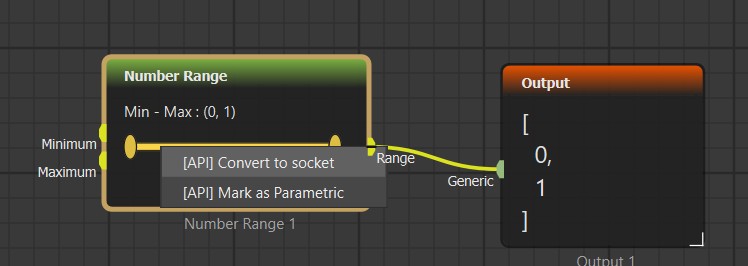

Schritt 2: Das Widget-Menü öffnen
Rechtsklicken Sie auf das Widget, das Sie von einem anderen Block steuern möchten.
Beim Number Range-Block: Rechtsklicken Sie auf das Range Slider-Widget.

Wählen Sie:

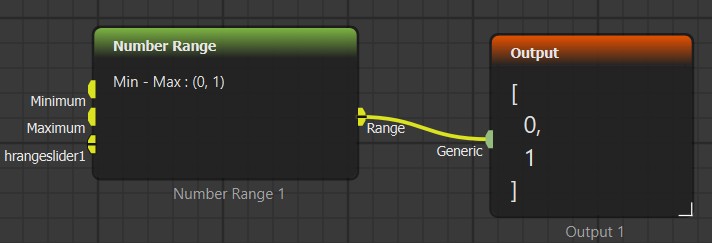

Schritt 3: Die neue Socket bestätigen
Nach der Konvertierung verschwindet das Widget und eine neue Eingangs-Socket erscheint an der Node.

Der Socket-Name entspricht dem Namen des konvertierten Widgets. Das macht es leichter zu erkennen, welchen Parameter Sie steuern.

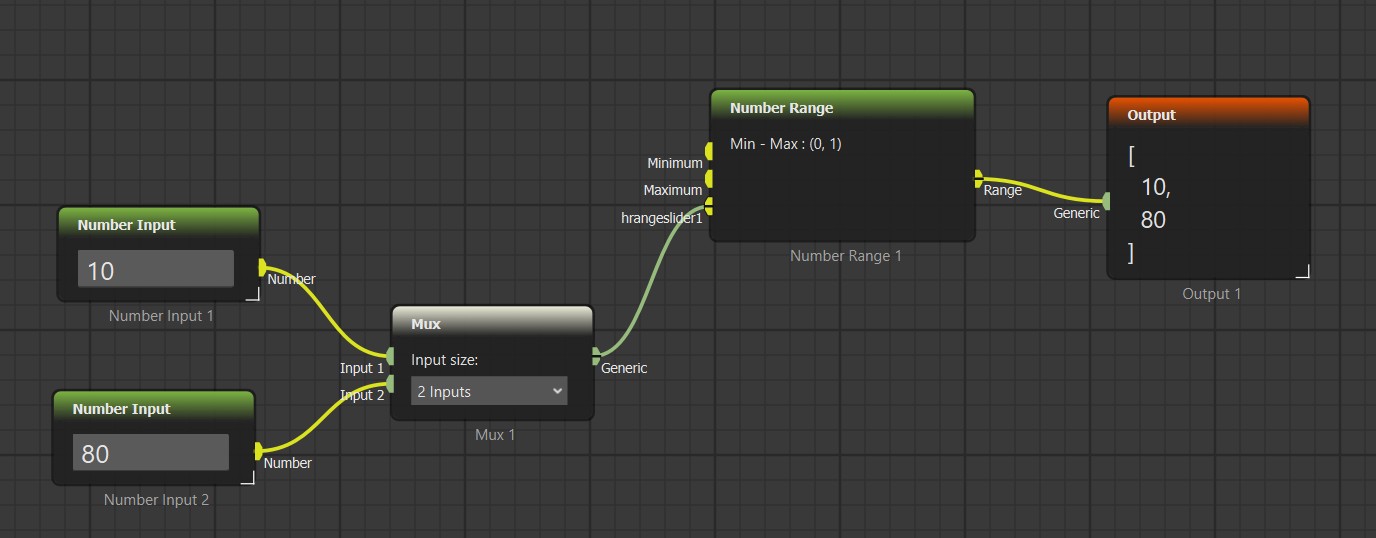

Schritt 4: Den dynamischen Wert verbinden
Verbinden Sie den Mux-Ausgang mit der neuen konvertierten Socket am Number Range.

Führen Sie das Szenario aus. Der Number Range-Block liest nun den eingehenden Wert statt des versteckten Slider-Widgets.
Ändern Sie einen der Number Input-Werte und führen Sie erneut aus. Der Bereich aktualisiert sich über die Socket-Verbindung.

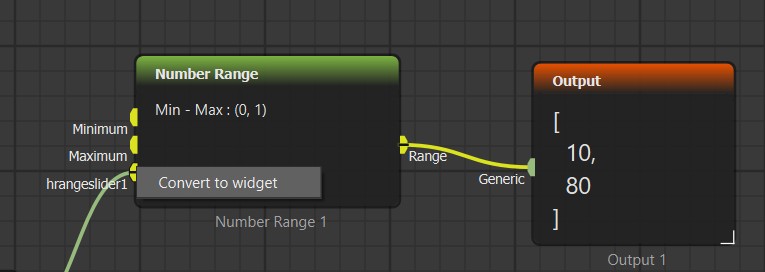

Schritt 5: Bei Bedarf zurückkonvertieren
Wenn Sie keine externe Steuerung mehr möchten, rechtsklicken Sie die konvertierte Socket und wählen:

Die Eingangs-Socket wird entfernt und das ursprüngliche Widget erscheint wieder.
Wann Sie es verwenden sollten
Nutzen Sie Widget to Socket, wenn ein Parameter durch Szenario-Logik gesteuert werden soll.
Gute Anwendungsfälle:
Rezeptgesteuerte Schwellenwerte.
Bediener-Steuerungen über ein HMI.
Headless-Szenarien, in denen Werte aus einem Skript oder einer Datei stammen.
Automatisierte Tests, die viele Parameterwerte durchlaufen.
Gemeinsame Parameterwerte, die von mehreren Nodes verwendet werden.
Vermeiden Sie es, wenn der Wert immer konstant ist. Ein normales Widget ist einfacher, wenn kein anderer Block den Wert steuern muss.
Fehlerbehebung
Wenn
[API] Convert to socketfehlt, ist dieses Widget nicht konvertierbar.Wenn sich das Node-Ergebnis nicht ändert, prüfen Sie, ob der verbundene Block bei jedem Lauf einen Wert liefert.
Wenn die konvertierte Socket eine Verbindung ablehnt, stimmt möglicherweise der Typ des Quellwerts nicht mit dem erwarteten Widget-Typ überein. Verwenden Sie einen Konverter,
Mux,Demuxoder einen passenden Eingangsblock.Wird das Szenario unübersichtlicher, benennen Sie nahegelegene Blöcke um, damit die Quelle des Parameters klar erkennbar ist.
