Soketler (Sockets)

Socket Colors and Types

AugeLab Studio, bir soket üzerinden hangi tür verinin aktarıldığını belirtmek için farklı renkler kullanır. Bu renkler, input/output'un hangi sınıfa veya veri türüne ait olduğunu gösterir. Aşağıdaki açıklamaları okuyarak hangi renklerin hangi veri türleriyle ilişkilendirildiğini öğrenin.

For more additional information on socket data types, refer to Coding Reference.

Light Green (Any Image)

Light Green (Any Image)

Bu soket rengi, karışık görüntü veri türüne karşılık gelir ve yalnızca görüntü verileri bağlanmalıdır.

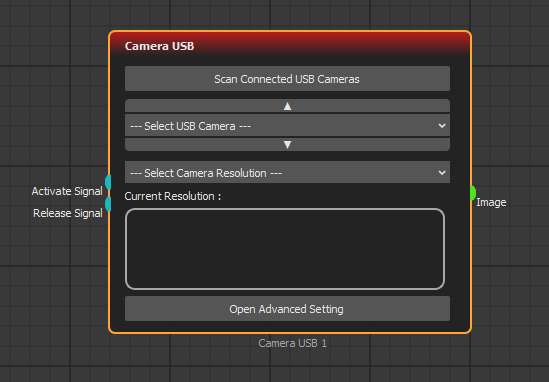

Camera USB bloğunun aşağıda bir adet yeşil çıkış soketi vardır ve kameradan aldığı renkli görüntüyü outputlar.

Light Green soketler BGR ve GRAY formatında veri outputlar.

Purple (Gray Image)

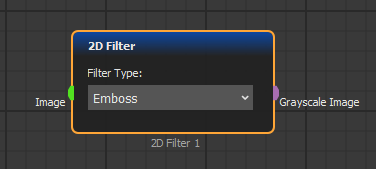

Mor soketler gri tonlamalı (grayscale) görüntü türüne karşılık gelir. Renkli görüntü verisi bu sokete bağlanamaz.

Purple soketler tek kanallı, gri tonlama görüntü verisi outputlar. Bu veri türü Light Green soketleri tarafından doğrudan kullanılamaz. Dönüştürmek için Color Space fonksiyon bloğunu kullanın.

Blue (Colored Image)

Mavi renkli soketler, renkli görüntü veri türlerine karşılık gelir. Bunlar Light Green'den farklı olarak kesinlikle renkli görüntü outputu sağlar.

Colored Image, Blue-Green-Red olmak üzere 3 farklı diziden oluşur. Bunlar Split Image bloğu ile de ayrılabilir.

Light Blue (Boolean)

Açık Mavi renkli soketler, yalnızca True veya False olabilen mantıksal (logic) veri türlerini temsil eder.

Örneğin, yukarıdaki kamera bloğunun mavi input soketleri vardır ve yalnızca True veya False değerlerini alır.

Logic ifadeleri yalnızca iki durumdan oluşur; True ve False.

Yellow (Number)

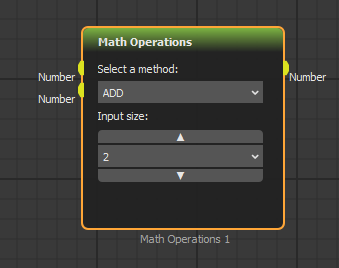

Sarı soketler tamsayı (integer) veri türlerine karşılık gelir. Aşağıdaki fonksiyon bloğu sarı soketlere sahiptir ve yalnızca tamsayı değerleri alır.

Integer temelde tam sayılar demektir.

Purple (Position)

Purple (Position)

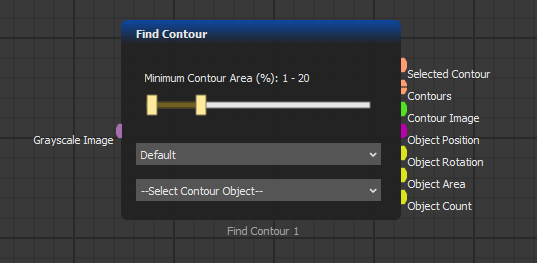

Mor (Position) soketler, pozisyon/nokta veri türü olarak output verir. Örneğin ((x1,y1),(x2,y2)) şeklinde herhangi bir nesnenin pozisyonunu alabilirsiniz.

Point veri türü iki sayıdan oluşur; ilk sayı yatay pozisyonu, ikinci sayı dikey pozisyonu temsil eder.

Orange (Shape)

Turuncu soketler shape (şekil) veri türüne karşılık gelir.

Shape veri türü, iki boyutlu uzaydaki konumlarını temsil eden birden fazla noktadan oluşur; her nokta iki sayı içerir.

Dark Green (Undefined)

Koyu yeşil soketler, tanımsız (undefined) veri türlerine karşılık gelir. Bu renkli soketler herhangi bir variant türü içerebilir ve diğer soketlerle bağlanabilir.

Koyu yeşil tür soketlerle çalışırken dikkatli olun ve veri akışının güvenli olduğundan emin olun.

Gray (Text)

Gri soketler metin (text) veri türüne karşılık gelir.

Metinler stringdir ve sonuçları göstermek için değiştirilebilir.
